金華田電力:插接式母線槽的結構組成
時間：2016-05-18 15:25:12本站打印本文

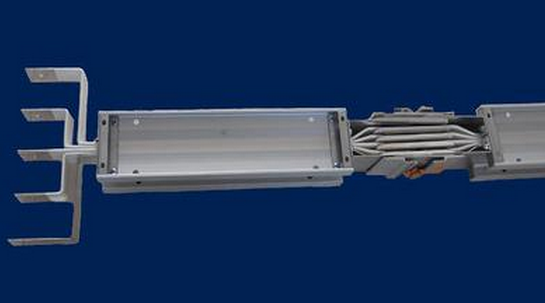

插接式母線槽由下列部件組成：（1）母線（2）分線盒、分線開關盒、分線箱、分線開關箱（3）進線母線槽（電纜過渡接頭）（4） 進線盒與進線箱（5）變容量母線槽及曲件母線槽（6）膨脹節母線槽（7）端部封蓋（8）安裝夾具。
( 1) 母線母線分為有線口和無線口兩種，其中有線口還分單面開口與雙面開口兩種形式。分線口按3m一個開設。
( 2) 分線盒、分線開關盒、分線箱、分線開關箱分線盒、分線開關盒：其額定電流為60A，由盒體、插接頭組成，插入母線分線口引接、分支電路。分線開關合內沒有三極自動空氣斷路器，分線合與分線開關合用于100A母線上。
分線箱、分線開關箱：其額定電流為100A、250A、600A、800A等四種，用于250A～4000A母線上。分線開關箱內設有三極自動空氣斷路器。分線箱，分線開關箱的結構分為插入式分岔式兩種。插入式適用于三相四線制250A、400A母線，與母線槽分線口的引接方式為插入。分岔式適用于三相四線制630A～4000A及三相五線制250A～3000A母線，由連接頭及母線槽分線口的分線銅排螺裝連接。
( 3 ) 進線母線槽進線母線槽是母線槽的電源輸入端?？芍苯佑糜谀妇€槽與變壓器或低壓配電屏的連接。
( 4 ) 進線盒與進線箱進線盒適用于100A母線，由殼體聯接器等組成。進線箱適用于250A～4000A母線，由箱殼、門蓋等組成。
( 5 ) 變容量母線槽及曲件母線槽曲線母線槽適用于100A母線槽的有L型垂直彎頭與T型垂直接頭，適用于250A～4000A母線槽的有L型水平接頭、L型垂直彎頭、T型垂直彎頭、Z型水平彎頭、Z型垂直接頭。變容呈接頭適用于250A～4000A母線槽上。
( 6 ) 膨脹節母線槽母線槽直線段較長時，考慮長期工作出現熱膨脹，在其部隔50m左右處應設置膨脹節母線槽。
( 7 ) 端部封蓋端部封蓋安裝在母線末端作安全保護之用

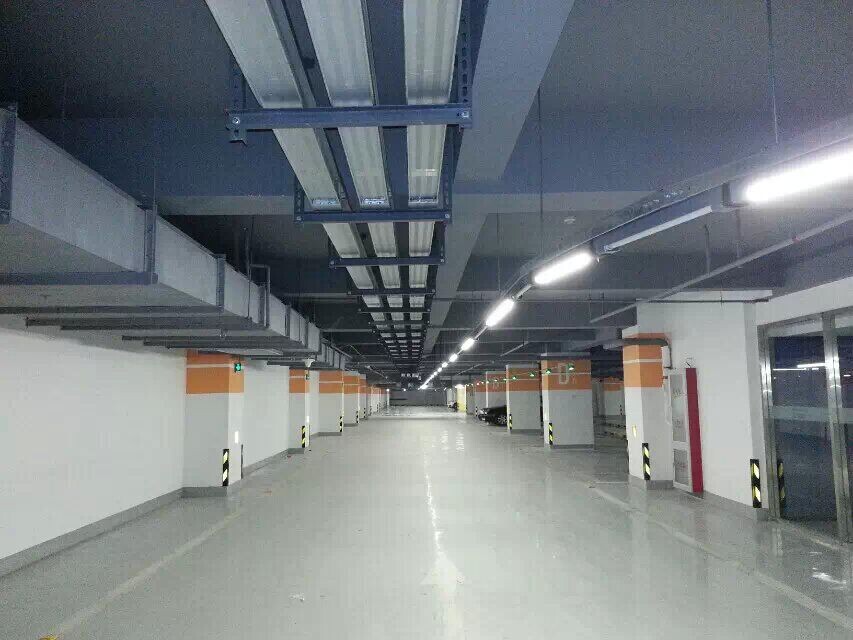

( 8 )安裝夾具安裝夾具分為吊裝、側裝、垂直安裝、水平安裝
