密集型母線槽兩端設備正確的連接方法
時間：2018-03-21 15:53:13本站打印本文
密集型母線槽的安裝施工管理過程中，由于制造廠產品規格單調、安裝使用說明書過于簡單及設計上考慮不周等原因，往往造成現場安裝困難。
目前，低壓配電柜采用母線槽作為進線連接，一般為柜上進線，按有關規范要求，三相母排的排列方式按低壓配電柜型號以及生產廠家的不同，大致可分為兩種：水平排列布置和引下線的排列布置。從柜前看，引下線的排列布置由左到右為LI、L2、L3、N。水平排列布置從前到后為N、L3、L2，L1。另一方面，眾所周知，變壓器低壓套管排列次序為N、L1、L2、L3，變壓器在變壓器室內安裝按照設計要求，一般高壓側向內，低壓側向外。

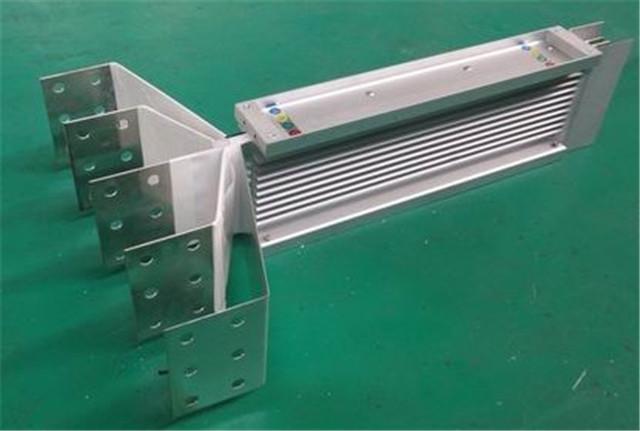

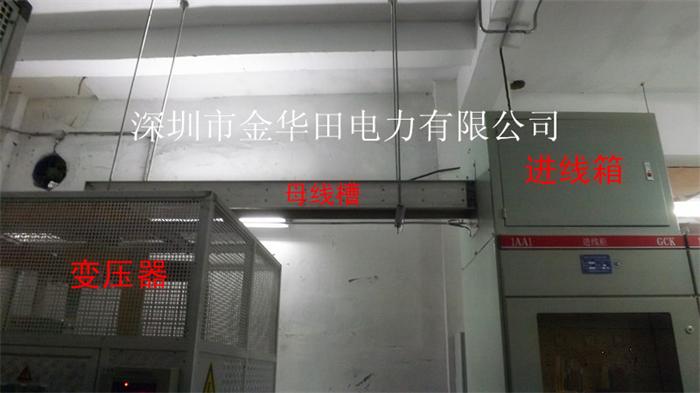

當?shù)蛪号潆姽襁M線母線采用水平布置時母線槽與變壓器之間不必換相，只需增加過渡接片即可，但當?shù)蛪号潆姽襁M線母線采用引下式布置時，由于相位不同母線槽不能直接作為低壓進線連接變壓器和低壓配電柜、因此母線槽要通過換相才能連接。方法是通過母線槽換相節方式連接，也可采用進線輔助箱，達到母線槽兩端設備同相位正確連接。

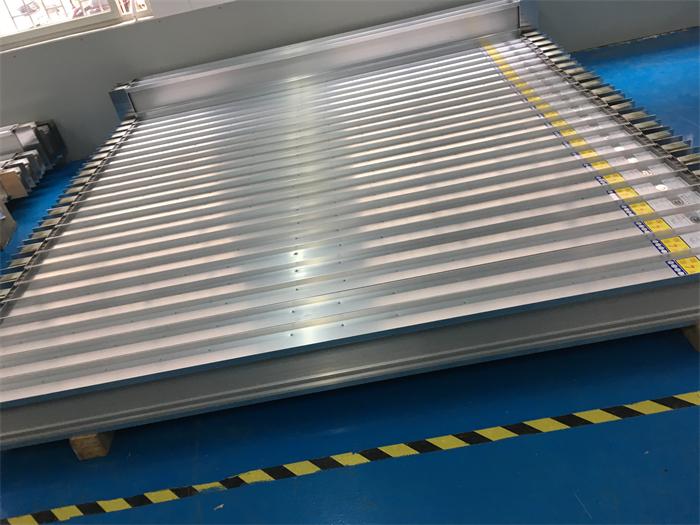

密集型絕緣母線槽具有傳輸電流大、安全、體積小、結構緊湊、維護方便等優點。已在企業低壓配電裝置中廣泛使用。

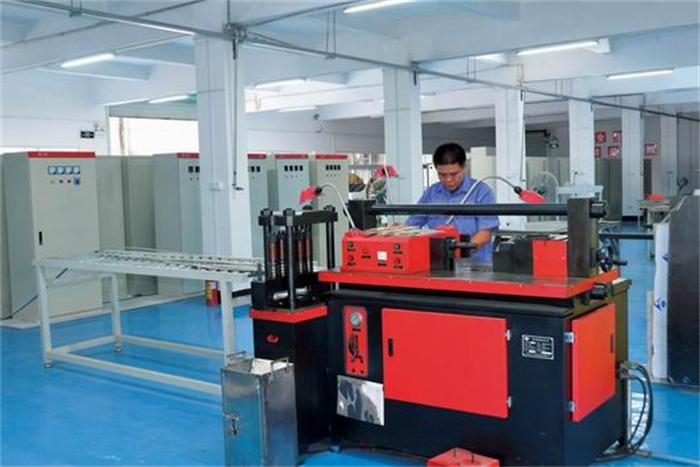

深圳市金華田電力有限公司專業生產密集型母線槽，密集型絕緣母線槽，空氣式母線槽，封閉式母線槽詳情請登錄www.qongh.cn 或來電0755-27101310/13923816275。
