母線槽知識普及
時間：2018-03-27 17:33:21本站打印本文
隨著現代化工業的普及，用電量迅增，母線槽的應用越來越廣泛，關于母線槽各方面的知識很受大眾關注，現本司為大家普及下關于母線槽的相關知識：母線槽的分類、特點和用途介紹。

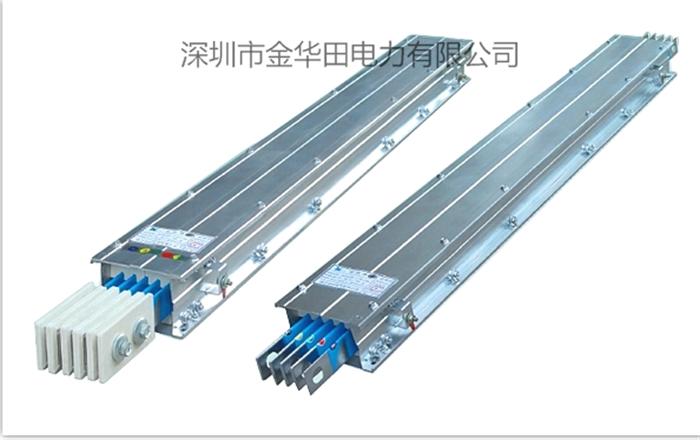

一、 母線槽的分類
母線槽按絕緣方式可分為空氣式插接母線槽、密集絕緣插接母線槽和高強度插接母線槽三種。
空氣式插接母線槽（BMC）：由于母線之間接頭用銅片軟接過渡，在南方天氣潮濕，接頭之間容易產生氧化，形成接頭與母線接觸不良，使觸頭容易發熱，故在南方極少使用。并且接頭之間體積過大，水平母線段尺寸不一致，外形不夠美觀。
密集絕緣插接母線槽（CMC）：其防潮、散熱效果較差。在防潮方面，母線在施工時，容易受潮及滲水，造成相間絕緣電阻下降。母線的散熱主要靠外殼，由于線與線之間緊湊排列安裝，L2、L3相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限制，只能生產不大于3m的水平段。由于母線相間氣隙小，母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。
高強度封閉式母線槽（CFW）：其工藝制造不受板材限制，外殼做成瓦溝形式，使母線機械強度增加，母線水平段可生產至13m長。由于外殼做成瓦溝形式，坑溝位置有意將母線分隔固定，母線之間有18mm的間距，線間通風良好，使母線槽的防潮和散熱功能有明顯的提高，比較適應南方氣候；由于線間有一定的空隙，使導線的溫升下降，這樣就提高了過載能力，并減少了磁振蕩噪聲。但它產生的雜散電流及感抗要比密集型母線槽大得多，因此在同規格比較時，它的導電排截面必須比密集絕緣插接母線槽大。
二、 母線槽的結構特點
1、適合大跨距安裝 母線槽外殼采用滾壓成型、體積小、外觀精美，極大地提高廠載荷能力，可在跨距6m母線中心載重60Kg，撓度不超過10mm。
2、安裝極為方便 采用具有自動補償?shù)穆?lián)結和單螺栓夾緊端子，可調性強，使得母線槽在安裝過程中顯得非常便捷、靈活，大大節省了安裝時間
3、極為安全可靠
?。?）采用分離空氣絕緣型式，其相間的安全凈距和爬電距離遠遠大于標準要求。
?。?）內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力
?。?）接頭采用的特殊構造，可以防止安裝時的誤操作。
?。?）插口處設置安全防護擋板，只有當防護擋板拉開時，插接箱才能插入。插口平時不用時可將防護擋板拉閉并加鉛封鎖死，防止插口處灰塵或異物的進人，同時防止從電表的進線端分接電源。提高了母線槽的防護性能，防止誤操作，使母線的安全性能得到廣極大的提高插接箱插接時無需切斷電源，日為地線總是先接上，后斷開。
4、布線靈活 母線槽插口采用模塊化設計，整個系統可預留大量的插口。確保負載能以最短路徑與母線槽單元連接，對于車間設備的增添、移動及車間整修，均無需變動母線系統。
5、互換性強 母線槽設計了七個電流等級，僅采用了三個級次的外殼，這樣當系統按相鄰電流等級變換容量時，無需更換外殼。
一、 母線槽的分類
母線槽按絕緣方式可分為空氣式插接母線槽、密集絕緣插接母線槽和高強度插接母線槽三種。
空氣式插接母線槽（BMC）：由于母線之間接頭用銅片軟接過渡，在南方天氣潮濕，接頭之間容易產生氧化，形成接頭與母線接觸不良，使觸頭容易發熱，故在南方極少使用。并且接頭之間體積過大，水平母線段尺寸不一致，外形不夠美觀。
密集絕緣插接母線槽（CMC）：其防潮、散熱效果較差。在防潮方面，母線在施工時，容易受潮及滲水，造成相間絕緣電阻下降。母線的散熱主要靠外殼，由于線與線之間緊湊排列安裝，L2、L3相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限制，只能生產不大于3m的水平段。由于母線相間氣隙小，母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。
高強度封閉式母線槽（CFW）：其工藝制造不受板材限制，外殼做成瓦溝形式，使母線機械強度增加，母線水平段可生產至13m長。由于外殼做成瓦溝形式，坑溝位置有意將母線分隔固定，母線之間有18mm的間距，線間通風良好，使母線槽的防潮和散熱功能有明顯的提高，比較適應南方氣候；由于線間有一定的空隙，使導線的溫升下降，這樣就提高了過載能力，并減少了磁振蕩噪聲。但它產生的雜散電流及感抗要比密集型母線槽大得多，因此在同規格比較時，它的導電排截面必須比密集絕緣插接母線槽大。
二、 母線槽的結構特點
1、適合大跨距安裝 母線槽外殼采用滾壓成型、體積小、外觀精美，極大地提高廠載荷能力，可在跨距6m母線中心載重60Kg，撓度不超過10mm。
2、安裝極為方便 采用具有自動補償?shù)穆?lián)結和單螺栓夾緊端子，可調性強，使得母線槽在安裝過程中顯得非常便捷、靈活，大大節省了安裝時間
3、極為安全可靠
?。?）采用分離空氣絕緣型式，其相間的安全凈距和爬電距離遠遠大于標準要求。
?。?）內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力
?。?）接頭采用的特殊構造，可以防止安裝時的誤操作。
?。?）插口處設置安全防護擋板，只有當防護擋板拉開時，插接箱才能插入。插口平時不用時可將防護擋板拉閉并加鉛封鎖死，防止插口處灰塵或異物的進人，同時防止從電表的進線端分接電源。提高了母線槽的防護性能，防止誤操作，使母線的安全性能得到廣極大的提高插接箱插接時無需切斷電源，日為地線總是先接上，后斷開。
4、布線靈活 母線槽插口采用模塊化設計，整個系統可預留大量的插口。確保負載能以最短路徑與母線槽單元連接，對于車間設備的增添、移動及車間整修，均無需變動母線系統。
5、互換性強 母線槽設計了七個電流等級，僅采用了三個級次的外殼，這樣當系統按相鄰電流等級變換容量時，無需更換外殼。
三、母線槽的用途 母線槽一般多應用在變壓器和配電柜之間的連接以及由配電中心（配電盤、柜）開始至負載呈樹干式布線方式的供電系統（供配電輸送，干線電能輸送、分配之用，同時配套進線箱及插接開關箱等單元及過載、短路、漏電、欠壓等保護功能）。適用于交流頻率50HZ，系統電流等級通常為250——5000A，額定電壓400——1000V，防護等級IP40——IP65，根據導體數量配置有三相四線制和三相五線制（增設獨立PE排，另有部分廠家提供鋁合金外殼作整體接地PE的形式）。
深圳市金華田電力有限公司專業生產密集型母線槽，密集型絕緣母線槽，空氣式母線槽，封閉式母線槽詳情請登錄www.qongh.cn 或來電0755-27101310/13923816275。
